管道连接器
Overview
管道连接器是一种用于各类管道系统快速连接的机械装置，具有免焊接、密封可靠、安装便捷等特点，广泛应用于养殖、化工、建筑、给排水等行业的管道工程中。其主要功能是实现两段管道之间的可靠连接。管道连接器主要由金属外壳、密封胶圈及内部导电结构件组成。它与传统的法兰连接、焊接方式不同，采用套接式结构设计，安装时只需将连接器套装于两根待接管端的对接处，再紧固锁紧机构即可完成连接，无需对管道进行开槽、焊口处理或热加工操作。
Product Detail

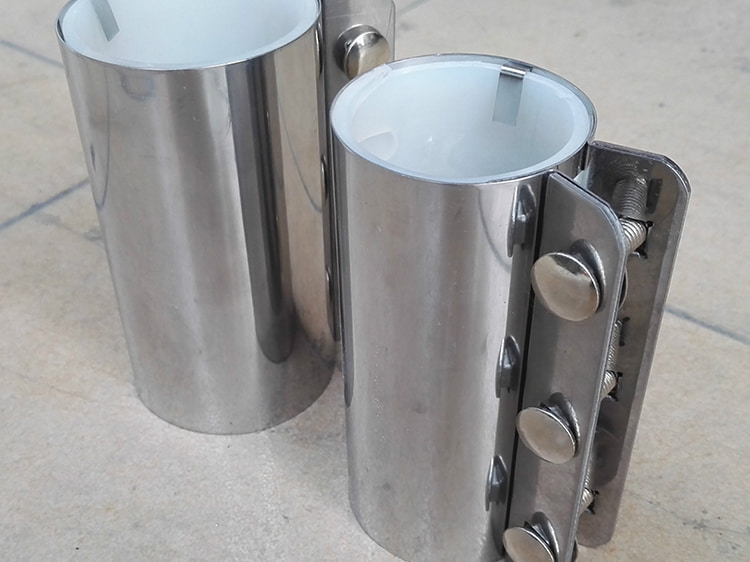

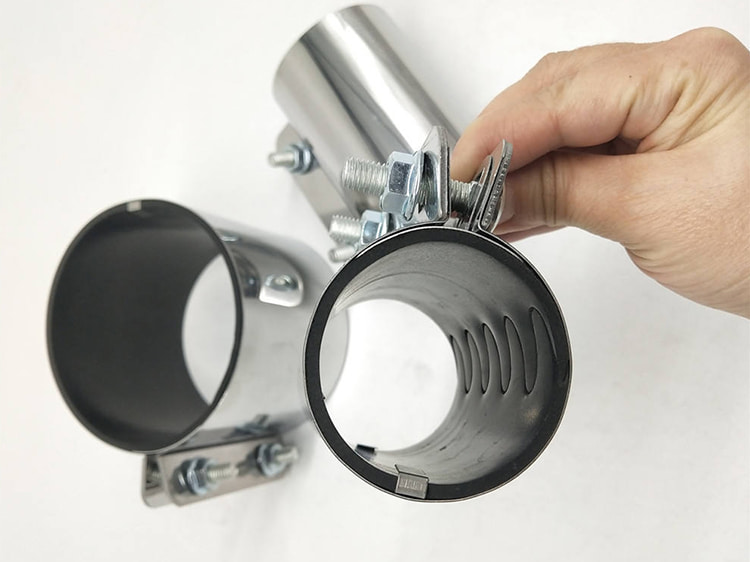

管道连接器的主体结构通常由外壳组件、密封元件和紧固装置三部分组成。外壳作为连接器的承载骨架，其材质选择可影响产品的耐腐蚀性能和使用寿命。常见的外壳材质包括镀锌钢板和不锈钢（如304、316等型号），用户可根据实际使用环境中的腐蚀程度来选择合适的材质类型。部分连接器内部还设置有导电片，可用于疏导输送过程中物料摩擦产生的静电。
管道连接器密封胶圈一般采用橡胶材质制成，常见可选材质包括三元乙丙橡胶、丁腈橡胶、硅橡胶和氟橡胶等。不同材质的橡胶在耐温范围、耐介质性能上各有侧重：三元乙丙橡胶耐老化、适合空气和水质类介质；丁腈橡胶耐油性较好，常用于油类、碳氢化合物输送管道；硅橡胶和氟橡胶则面向更高温度或化学环境。选型时按实际介质与温度工况确定即可。

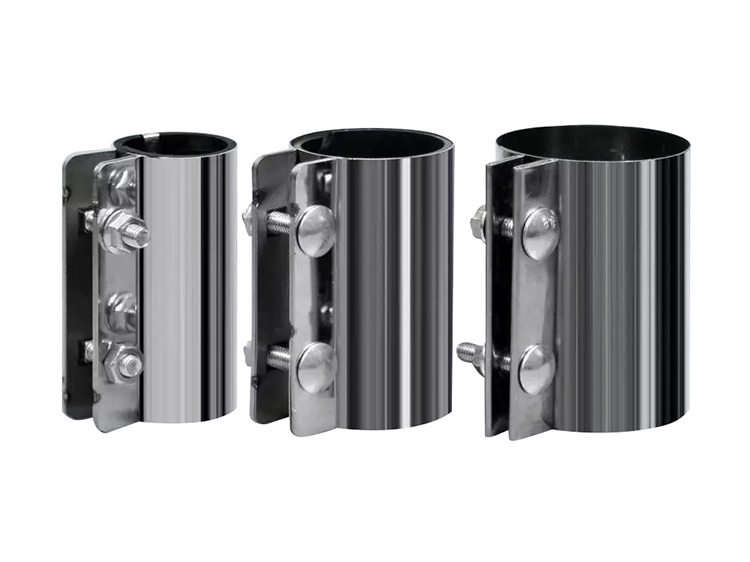

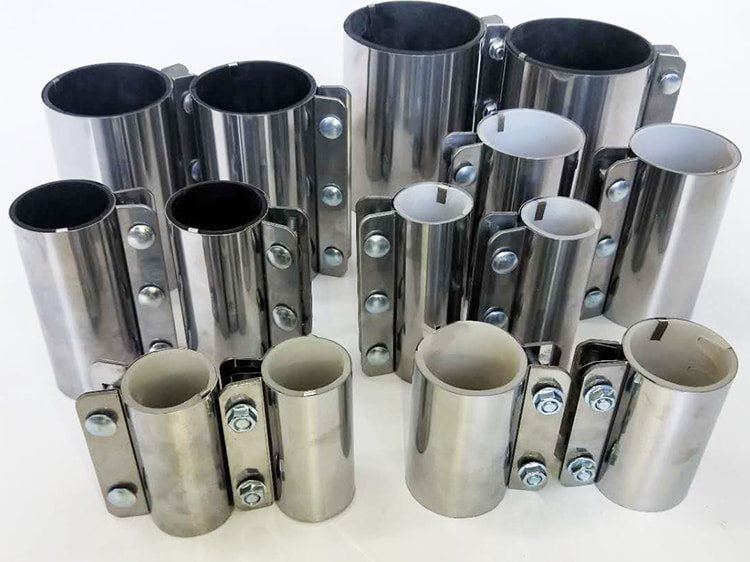

在规格方面，管道连接器可适配的管外径范围较广，从较小的管径到较大的工业管道均有对应的产品型号。产品长度也可根据安装空间的要求进行调整，以兼顾紧凑安装和充分密封的双重需求。
产品特点
- 免焊接、免压槽，连接时不需要动火作业，也不需要对管端做压槽处理，管道连接器直接套接即可，对管端处理要求低，安装工序更短。不涉及明火，对施工环境和人员条件的要求相对宽松。
- 连接处允许存在一定的轴向间隙和角度偏差。施工现场管道下料长度难免有出入，接口也常出现轻微错位，连接器可以吸收这部分误差，降低对安装精度的要求。
- 依靠内部弹性胶圈实现径向密封，胶圈受压后贴合管壁，配合锁紧机构可形成较为可靠的密封面。密封效果与胶圈材质选择、安装是否到位直接相关，因此选材和安装规范都需要重视。
- 设备与法兰、哈夫节等连接件相比，整体结构简单，重量较轻，运输和人工搬运的负担小；后期检修时松开锁紧件即可拆卸，比切割焊缝或拆装法兰省工。
- 可连接异种管材，金属管与塑料管、不同材质管段之间也可通过连接器对接，适用范围不受单一管材限制。
产品用途
管道连接器适用于粉体、颗粒物料的正压与负压气力输送管线，常见应用场景包括：
- 养殖场环境：饲料输送管道、粉尘收集管道、通风管道的连接与分支。
- 集中供料系统：注塑、挤出等行业的原料气力输送管道，颗粒状物料的输送与回收管路。
- 除尘系统：木工、打磨、抛光等工序产生的粉尘通过管道集中收集时的管路连接。
- 一般工业低压管线：空气、水、轻度腐蚀性介质等低压管道的对接、修补与加长。
- 老旧管道维修：管道破损或需要加装支管时，作为不停产或少停产的修复方案。
需要说明的是，这类连接器主要面向低压工况。如果管道工作压较高、介质温度很高或具有强腐蚀性，应根据实际参数重新评估选型，必要时咨询技术人员确认适配性。
产品维修保养注意事项
- 定期检查密封胶圈状态。橡胶件会随使用时间老化，出现硬化、开裂或压缩变形后应及时更换，避免密封失效导致粉尘外泄。
- 及时清理连接部位积尘。粉尘环境下连接处容易堆积物料，长期不清理会影响密封圈贴合，也不利于日常检查。
- 安装时保持管端清洁平整。管道切口应去除毛刺和杂质，防止损伤密封圈；安装前确认连接器与管道规格匹配。
- 按输送介质选择密封材质。高温、油类或化学介质工况下，需确认胶圈材质与介质、温度兼容，超出适用范围应更换密封件。
- 锁紧时力度均匀适中。避免单侧过紧造成胶圈偏压，影响密封；拆卸前先释放系统压力，再松开连接。
- 定期确认导电元件状态，保证静电疏导通道完好。粉尘输送环境下的防静电要求不应被忽略。
产品售后
恩德玛提供完善的售后服务体系，确保客户使用无忧。
- 技术支持：专业技术团队为用户提供设备安装、调试及操作指导。
- 定期回访：定期回访客户，了解设备使用情况，提供预防性维护建议与优化方案。
- 配件供应：充足的原厂配件储备，确保及时供应，保障设备持续稳定运行。
Product Specification
| 管外径(mm) | 40 | 42.4 | 44.5 | 48.3 | 54 | 57 | 60.3 | 70 | 73 | 76.1 | 79.5 | 84 | 88.9 | 101.6 | 104 |
| 工作压(bar) | 13 | 13 | 13 | 12 | 12 | 11 | 11 | 11 | 10 | 10 | 10 | 10 | 8 | 8 | 8 |
| 产品宽(mm) | 100-300 | ||||||||||||||
| 管外径(mm) | 108 | 114 | 114.3 | 118 | 122 | 129 | 133 | 139.7 | 154 | 159 | 168.3 | 180 | 200 | 219 | 104 |
| 工作压力(bar) | 7/8 | 8 | 7 | 7 | 7 | 6 | 6 | 6 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 产品宽度(mm) | 100-300 | ||||||||||||||
