称重模块

称重模块由称重传感器、负荷传递装置和安装连接件三大核心部分组成。称重传感器负责将外力产生的应变信号转换为电信号，负荷传递装置负责将载荷准确传递至传感器，安装连接件则实现模块与设备之间的机械连接。三者协同工作，完成从力学量到电学量的转换过程。

在实际应用中，称重模块可以方便地安装在各种形状的容器底部或侧面，使原有的容器、料斗、反应釜等设备快速转变为称重系统。模块输出的电信号通过接线盒汇集后传输至称重仪表或重量变送器，经过处理后显示为具体的重量数据。这种模块化的设计方式，使得工程师可以根据不同的称重需求，灵活选择模块的数量和配置方案，获得较为完整的系统解决方案。

产品分类

称重模块根据不同的结构形式和应用场景，主要可以分为以下几类。

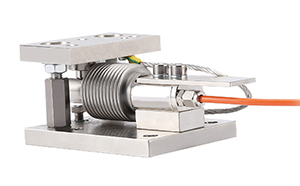

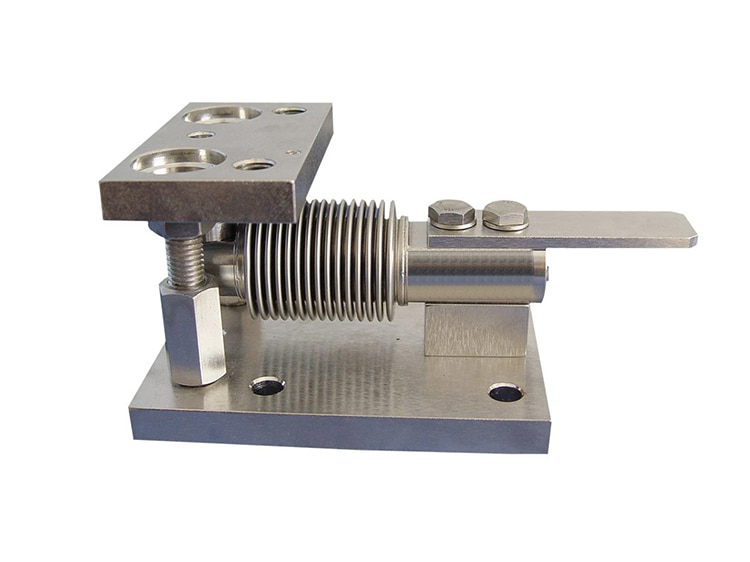

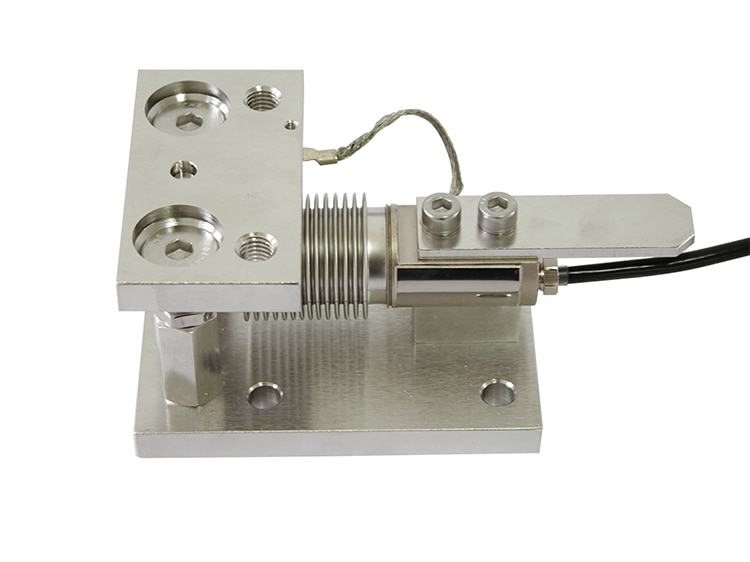

1. 波纹管称重模块

   波纹管式结构属于小量程、高精度路线。波纹管既是弹性敏感元件，又对横向力有一定自补偿能力，抗偏载性能较好。这类模块通常采用挂耳式或耳轴支撑式安装，容器的重量全部作用在传感器上，适合小料罐、小型配料罐及台秤式称重场合。

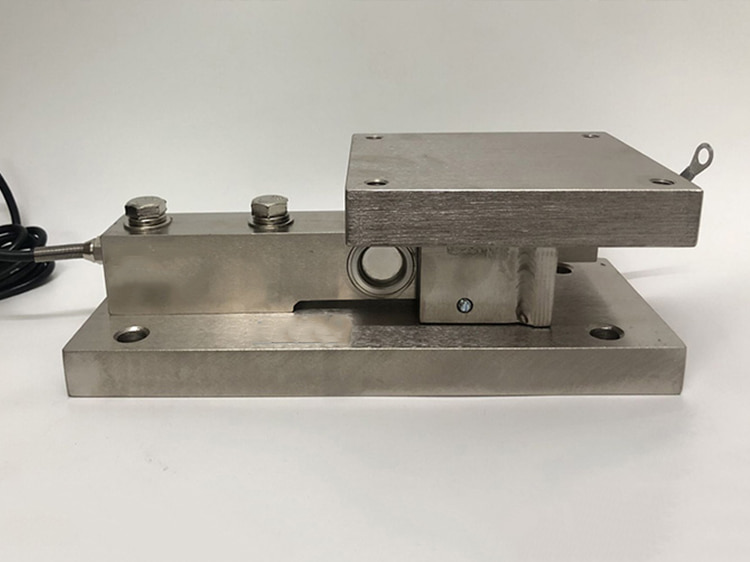

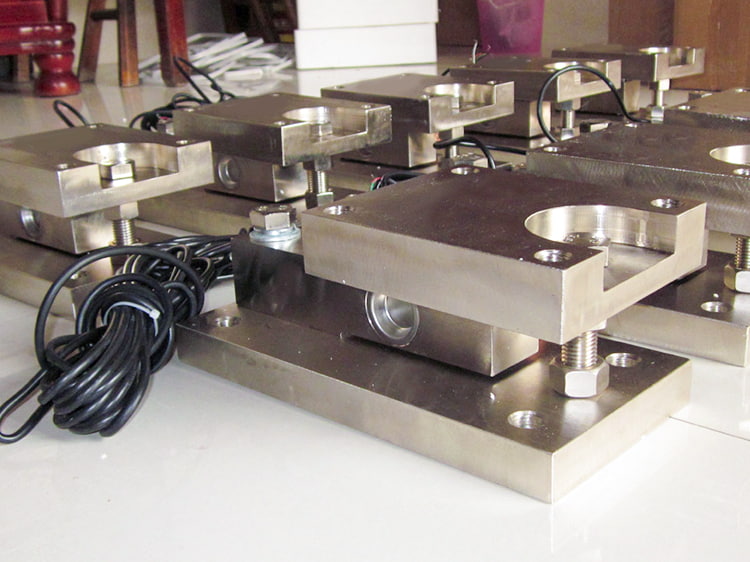

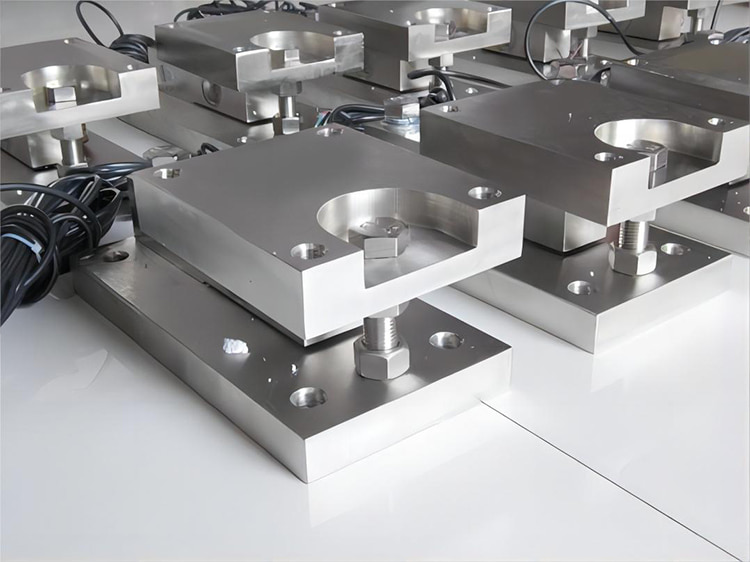

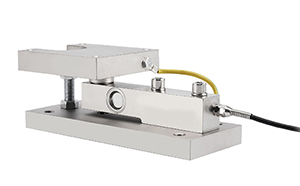

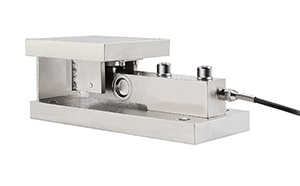

2. 悬臂静载称重模块

   悬臂静载称重模块以悬臂梁式结构为基础，适用于料罐、料斗等静置容器的称重场景。该模块在槽罐底部的支撑点安装若干套，槽罐的重量通过模块传递至称重传感器，应变产生的重量信号经接线盒汇集后传送至称重仪表或重量变送器进行处理。悬臂静载模块结构稳固，安装便捷，适用于对称重精度有一定要求且工况相对稳定的场合。

3. 悬臂动载称重模块

   悬臂动载称重模块同样采用悬臂梁式结构，但针对的是带有搅拌、振动等动态工况的容器称重场景。与静载模块相比，动载模块在结构设计上更注重抗冲击和抗偏载能力，能够适应物料流动、搅拌设备运转等引起的载荷变化。在连续生产线上，动载模块可以用于皮带秤、传送带等设备的实时称重监测，为生产过程的自动化控制提供数据依据。选择动载模块时，通常需要综合考虑工况中的冲击频率、偏载幅度以及环境振动等因素。

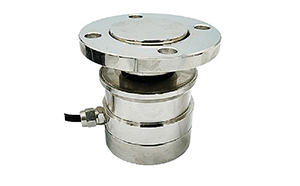

4. 圆柱称重模块

   圆柱式（柱式）称重模块轴向承压，结构紧凑，刚度高，适用于大量程、冲击较大、构造较为复杂的称重场合。该类型模块通常将多套称重模块固定安装于罐体底部，储料罐的重量信号通过模块传递至接线盒，再经汇集后传送至称重仪表或重量变送器显示。圆柱结构具有较强的承载能力和抗侧向力性能，在大型料仓、筒仓、大型反应釜等设备的称重改造中较为常见。其结构形式使得多个模块可以均匀分担载荷，适用于多点支撑的大容量称重系统。

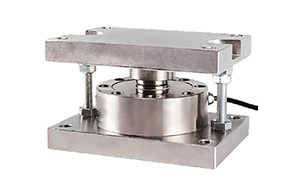

5. 轮辐称重模块

   轮辐式传感器形似车轮辐条，受力均匀，抗偏载和抗侧向力能力突出，量程覆盖面广。其外形高度较低，便于安装，互换性较好，同时具有较强的抗过载能力。在料斗称、汽车衡、轨道衡等电子称重设备中，轮辐称重模块被广泛应用于各种工业称重系统的力值测量与分析。

产品特点

1. 结构紧凑，标准化程度高。传感器、连接件与防护结构集成在一个组件内，无需另配安装附件，安装与调试工作量小。

2. 计量稳定，重复性好。模块化的承压与限位结构减少了安装误差的引入，长期使用中读数一致性较好。

3. 自稳定承压设计。部分模块采用自复位式承压头，可在一定程度上补偿安装面的微小偏差，便于保持计量准确。

4. 安装与维护便利。模块直接安装于容器支承点，不占额外场地；传感器出现问题时，可通过支撑螺杆顶起秤体直接更换，不必整体拆卸。

5. 组合灵活。量程、分度值可按需要在仪表允许范围内设定；三只或四只模块自由组合，适配三点、四点支承的各类容器。

6. 环境适应性强。可根据使用环境选择不同的材质与密封防护形式，不锈钢材质适用于潮湿、腐蚀性较强的场合。

7. 便于系统集成。输出信号可与称重仪表、变送器及上位控制系统对接，是实现自动配料、定量给料与库存管理的基础。

产品用途

称重模块的主要用途可以归为三类：物料计量、过程控制与质量检测。包括：

1. 重量监测与存量管理。储料罐、料仓、搅拌罐的物料重量实时显示，替代人工观察与估算，为库存统计提供数据依据。

2. 定量控制与配料。反应釜、配料罐的投料量按设定值自动控制，配合阀门与给料设备实现自动配料，减少人工干预带来的偏差。

3. 检重、分选与计数。生产线上的产品按重量检重、分选或计数，用于质量把关与包装控制。

4. 散料积算与流量给料。连续输送物料的累计计量与定量给料，常见于建材、粮食、饲料等行业的输送与配料环节。

5. 测力与力值监测。在一定范围内用于压装、试验等过程的力值测量。

从行业分布看，化工与制药企业用它做反应釜计量与配料，食品行业用于原料罐与调和罐称重，建材与冶金行业则更多见于大型料仓的库存管理。一台旧容器，加上几只称重模块、一只接线盒和一台仪表，就变成了一套称量系统——这也是它在设备改造项目中如此常见的原因。

产品维修保养注意事项

为确保称重模块系统的长期稳定运行，在日常使用和维护过程中需要注意以下事项。

1. 选型留有余量。 多传感器静态称重系统应满足：固定负荷（秤台、容器自重）加变动负荷（物料载荷）不超过传感器额定载荷乘以模块数量再乘以安全系数。动载场合还需额外考虑瞬时冲击。

2. 水平调整是前提。 单只模块的安装平面要平，一套模块之间也要处于同一水平面。水平度超差会导致偏载误差放大，甚至造成个别模块长期超载。

3. 焊接保护不可省略。 现场焊接顶板时地线应接在秤体上，焊接底板时地线应接在基础上，严禁让焊接电流流经传感器。传感器内部应变片电路对电流较为敏感，一次疏忽足以造成不可逆损坏。

4. 管路采用柔性连接。 容器上的进料管、出料管若用硬管直连外部管线，管路应力会"吃掉"部分真实载荷，导致称重数据漂移。改用金属软管或波纹管补偿器，是排查漂移问题时最先应该检查的地方。

5. 接线盒注意防潮。 多余进线孔用密封塞堵严，室外安装应加设防护箱。接线盒受潮引发的故障在现场并不少见，且排查起来往往费时费力。

6. 调试前检查机械状态。 确认每只模块的支撑螺杆顶部螺母已松开，套筒处于自由状态，否则将产生明显误差甚至无法称重。容器秤建议关闭"开机自动清零"，防止停电后重启导致物料重量数据丢失。

7. 定期校准与巡检。 建议周期性地用标准砝码校验（可在容器下方预设校验平台），检查各模块受力是否均衡、限位间隙是否正常、接地是否可靠。潮湿、腐蚀性环境下使用的模块，还应检查密封状态与表面锈蚀情况。
